De superficies complejas a paneles fabricables
Paneliza superficies de doble curvatura con Grasshopper: divisiones, planaridad y despiece. Primer proyecto: la fachada del Museo Soumaya.
Una superficie de doble curvatura es fácil de modelar y difícil de construir. En algún momento hay que partirla en piezas, y esa decisión —cómo se divide— determina el coste, el aspecto y si el proyecto llega a levantarse.

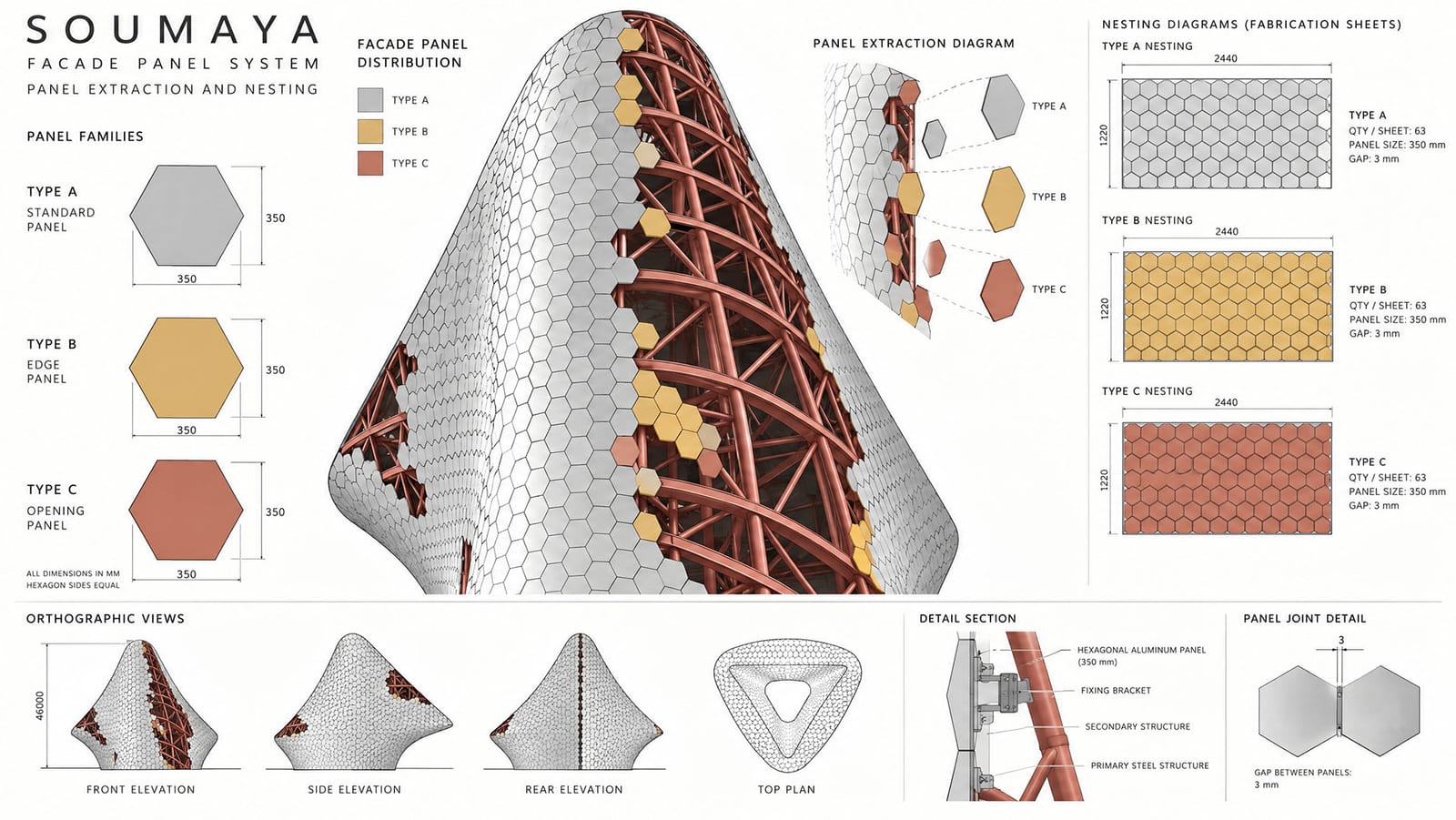

El Lab avanza por proyectos construidos. El primero es la fachada del Museo Soumaya: miles de paneles hexagonales sobre una envolvente donde nada se repite. Sobre él trabajarás distintas estrategias de división, verás qué gana y qué pierde cada una, y medirás lo que decide si una pieza es viable: planaridad, tamaño, repetición y qué pasa en los bordes.
Lo que sale al final no es una imagen: es un sistema de paneles numerado, medible y editable, del que sacar la información que necesita quien va a fabricarlo.
Arquitecto · Diseñador Computacional · Authorized Rhino Trainer
Arquitecto especializado en diseño computacional y fundador de ParametricMind. Desde hace más de 10 años trabaja con Rhino y Grasshopper aplicados a arquitectura, automatización y sistemas paramétricos. Ha desarrollado proyectos y workflows para firmas como ShapeDiver, ROSHN, Egis France y AV-Drop, trasladando esa experiencia profesional a una enseñanza práctica, clara y orientada a proyectos reales.
Sí. El Lab no parte de cero: conviene manejar la interfaz, conectar componentes y trabajar con listas. Si todavía no es tu caso, empieza por Introducción al Diseño Paramétrico y vuelve aquí después.
Sin experiencia previa: te llevamos paso a paso.
Acceso inmediato — lo tendrás en tu cuenta
Impartido por Javier González CastilloArquitecto · Diseñador Computacional · Authorized Rhino Trainer
Rhinoceros
Grasshopper
Kangaroo
Lunchbox
PufferfishChromodorisHeteropteraHumanMeshEditNGonUn panel plano se fabrica con una plancha; uno alabeado hay que curvarlo o moldearlo, y eso multiplica el coste. Medir cuánto se aleja cada pieza de ser plana es lo que permite decidir con datos en vez de por intuición. En el Lab se explica y se calcula dentro de Grasshopper.
Sí. El Lab avanza por proyectos construidos, y el primero es la fachada del Museo Soumaya, que reúne casi todos los problemas del panelizado a la vez: doble curvatura, miles de piezas y bordes que no se repiten. Lo que se reconstruye es su lógica geométrica, no el proyecto ejecutivo.
Las estrategias geométricas son las mismas para vidrio, chapa, madera o composites. Lo que cambia entre materiales son los límites: tamaño máximo de pieza y cuánta curvatura admiten, y eso se controla con parámetros dentro de la definición.
Rhino 8 es la recomendada, aunque buena parte del contenido puede seguirse con Rhino 7. Grasshopper viene integrado en ambas.
